Rør og rørdeler

GENERELT OM RØR OG RØRDELER

ig produkter

ig står for innstøpt gummipakning og skjøten er tetthetsprøvd ihht NS 3121.

Basal rørsystem består av:

• Basal ig – mufferør og falsrør med innstøpt pakning
• Basal – falsrør med løs pakning Dette er den opprinnelige ig-pakningen som i dag primært benyttes i falsrør.

Dimensjonering

Til grunn for dimensjonering ligger intern rapport nr. 1521 og 1554 fra Statens Vegvesen, Vegdirektoratet. Rørene tåler den minst gunstige av følgende belastninger:

• Jordlast + 10 kN/m2 jevnt fordelt last
• Jordlast + 260 kN akseltrykk inkl. støttillegg*

* Merk at støttillegg på byggeplass/anleggsveg kan overstige forutsatt støttillegg, se Basal leggeanvisning. Armering i rør er beregnet i henhold til NS-EN 1992, Eurokode 2: Prosjektering av betongkonstruksjoner.

Tetthet

Rørene leveres tetthetsgarantert fra fabrikk. Det forutsettes imidlertid at tetthet angis ved bestilling. Rør med tetthetsgaranti er merket «T» på produktene.

Rør som skal tetthetsprøves, må testes før overfylling.

Vegnormalen, Håndbok N200 sier:

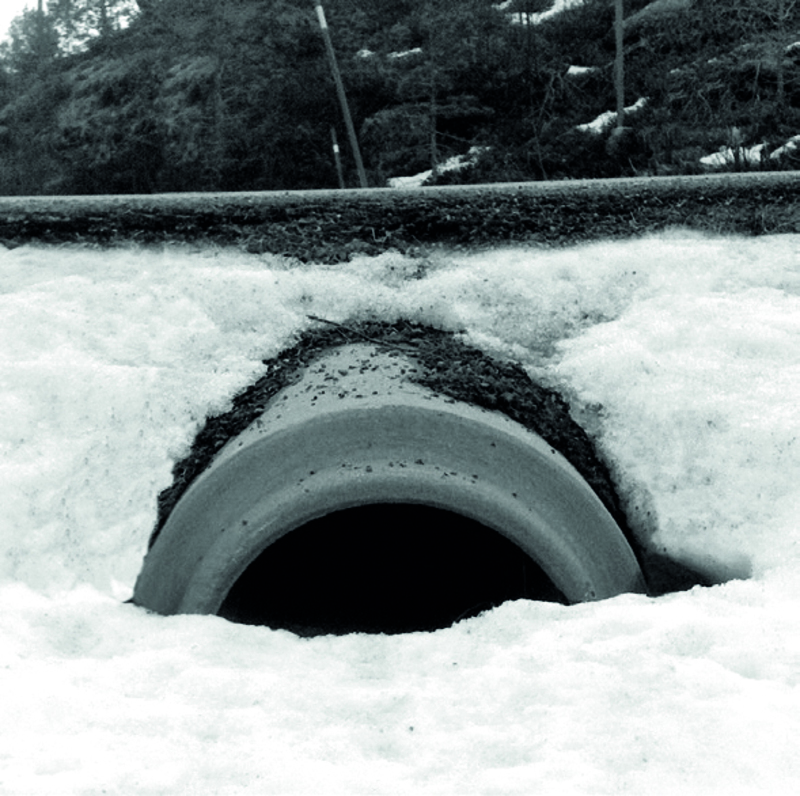

"Minste lagtykkelse over betongrør før trafikk skal minimum være 0,5m dersom ikke annet er angitt.

Minimum overdekning over rør kan være vanskelig å oppfylle der den generelle utformingen tilsier at rørene må liggge spesielt grunt(avkjørsler og G/S veger). Det kan da være aktuelt å bruke rør med større styrke enn vanlig for den aktuelle dimensjon.

Dette må da dimensjoneres spesielt.

Vi leverer Basal uarmerte falsrør i DN300 og DN400 som er dimensjonert for minimum overdekning på 0,2m ved avkjørsler og G/S veger, forutsatt omfylling med pukk 8-12mm, og tilfredstillende komprimering.

For mer teknisk info om betongrør: https://www.basal.no/teknisk-info-betongror/

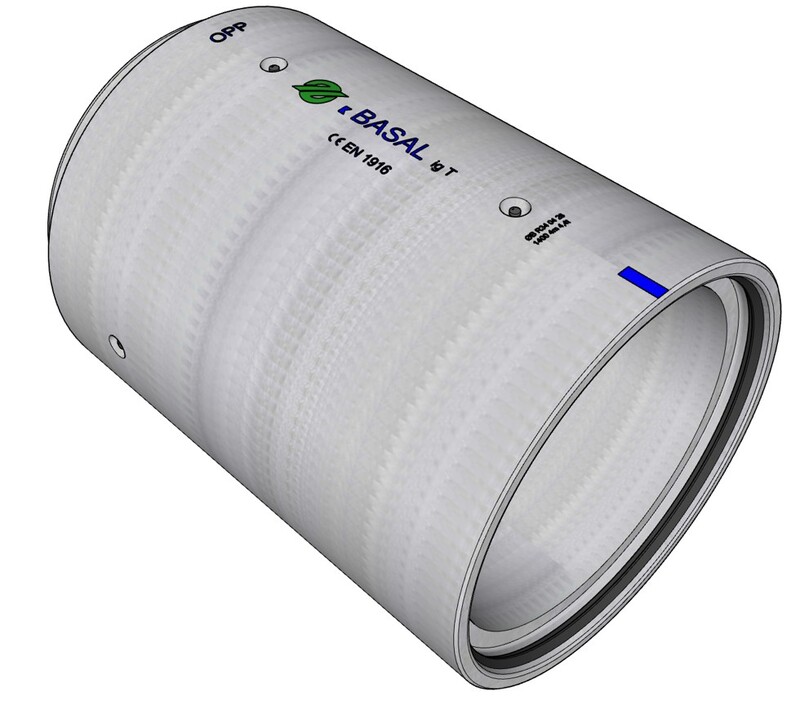

Falsrør

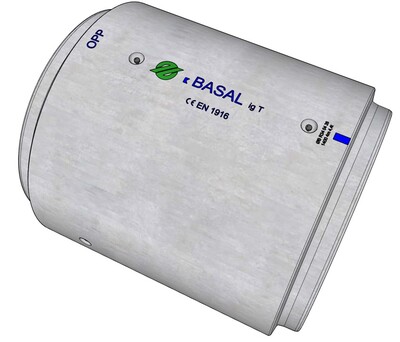

Falsrør spissvendere

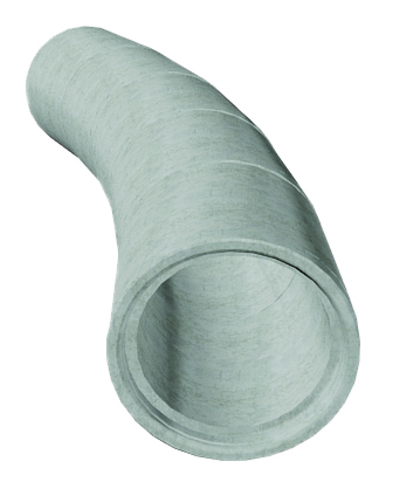

Falsrør bend

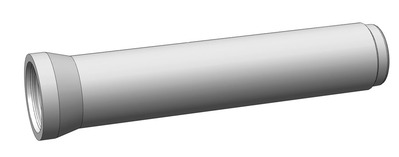

Mufferør

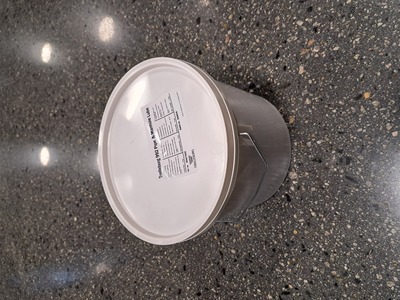

Glidemiddel
